Domotica Device Sonoff
From Aino Wiki
Contents
Doc
- Guida per flash il firmware: lamiacasaelettrica
- Firmware Tasmota github.com perfar funzionare dispositivi non in cloud
- Guida rapida per installare Tasmota su Sonoff [1] ESP8266
Lista dispositivi
Slamper
- Portalampada con attacco E27
- Supporta da 90V a 230V AC (50/60 Hz)
- Max corrente supportata 450W 2 2A
- Consumo in stand-by: <= 0.5W
- Wireless standard: 2.4GHz 802.11 b/g/n & 433 MHz
Controllabile sia WiFi, con app eWelink, che via RF 433 MHz attraverso telecomandi o pulsanti compatibili.
La disponibilità della RF consente di inserirli in scene, ad es accendere la luce dello Slamper se il sensore di porta aperta o PIR rileva un cambio di stato.
Associazione con telecomando o pulsante
Premere il pulsante di associazione dello Slampaer finché non si accende la luce verde e successivamente tenere premuto il pulsante del telecomando o pulsante sinché il Led rosso dello Slamper lampeggerà per una volta.
Sonoff DUAL
R2
Modifica per tapparelle
Modifica per alzare le tapparelle VideoTutorial di Salvo Russo
Ma alimentando con la tensione a 220 V avanti e indietro del motore
1
2
3
4
5
6
Invece per la modifica al fine di usare un contatto pulito, vedere qui Guida su InDomus
R3
Schema per Tapparelle
Sonoff POW R2
...
Sonoff BASIC R2 - RFR3
Esistono due versioni, una semplice e l'altra RF (Sonoff BASIC RF R2) che ha anche la possibilità di connettersi in RF 433 MHz con pulsanti compatibili o telecomandi.
BASIC R2
e
DIY RFR3
Programmazione telecomando
Per la versione RF (433 Mhz) segue la procedura di programmazione del telecomando:
- premete il pulsante sul Sonoff RF o RFR3 per circa 3 secondi fino a quando il LED rosso non lampeggia una volta, questo indica che e’ pronto a ricevere il codice di programmazione dal telecomando
- premete il pulsante, da associare, sul telecomando fino a quando il LED rosso sul dispositivo non lampeggia nuovamente una volta per conferma per completare.
Modifica contatto pulito
Video per realizzare la modifica Come si fa di Salvo Russo
A differenza di quanto indicato sul video, il mio consiglio è di praticare i tagli sulla pista fissando il Dremel e portarvi su la piastra del dispositivo Sonoff e NON il viceversa perché così non sfuggirà la fresa ed il taglio sarà preciso.
Particolare della modifica realizzata:

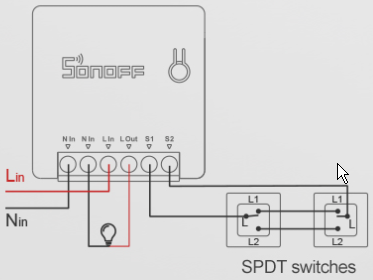

Sonoff MINI
Ci sono due versioni: Mini e Mini R2.
Sonoff Micro
Consente di controllare un contatto pulito mediante una alimentazione da 5V DC
Esempio di collegamento: (immagine) , articolo completo Shoppit.org
Sonoff SV
Il Sonoff SV è come un Sonoff Basic ma con la corrente continua, è un interruttore a basso voltaggio. Rimuovendo 2 resistenze gestirebbe sia corrente continua DC da 0 a 30V oppure corrente alternata AC da 90 a 250V.
Wiki
- Dimensioni 65mm x 34mm x 12mm
- In Input ed Output gestisce corrrente continua dai 5 ai 24V DC
- Wireless: WiFi da 2.4 Ghz
Sonoff RE5V1C
Sito ufficiale: itead
- Power Supply: 5V DC
- (Contatto pulito) Dry contact output. Sia DC che AC.
- Supporta il WiFi 2.4GHz
- Nano size: 34.5*25*19mm
Sonoff 433 MHz Receiver Module
Offilial link ...
Sonoff Bridge
...
Sonoff PIR
...
Sonoff DW1
...
etc
